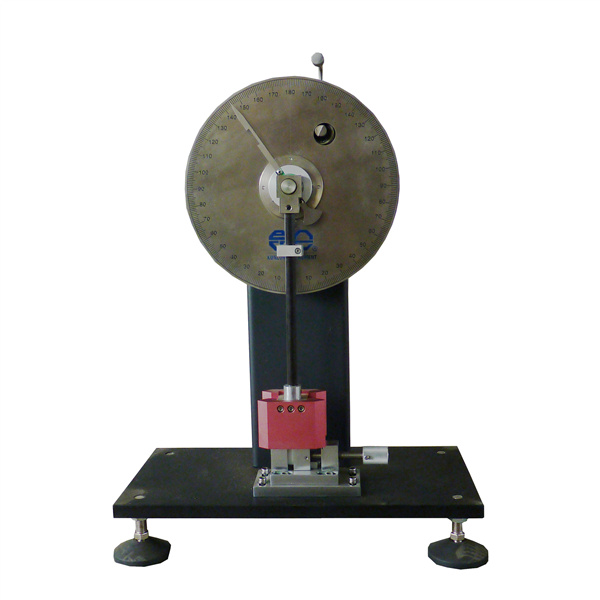

指针式悬臂梁冲击试验机

指针式悬臂梁冲击试验机

型    号:
报    价: ¥0
分享到:
指针式悬臂梁(简支梁)冲击试验机用于测定硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。表盘式悬臂梁冲击试验机可供科研机关,大专院校,非金属材料制造厂等单位的试验室或检验部门作悬臂梁冲击试验用

指针式悬臂梁冲击试验机的详细资料:

          指针式悬臂梁冲击试验机


指针式悬臂梁冲击试验机用于测定硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。本试验机可供科研机关,大专院校,非金属材料制造厂等单位的试验室或检验部门作悬臂梁冲击试验用。
二、 指针式悬臂梁冲击试验机技术规格:
(1)、冲击速度:                        3.5m/s
(2)、摆锤能量:                 1J     2.75J   (XJU-2.75J)
                                  5.5J  11J   22J (XJU-22J)
(3)、摆锤扬角:                        150゜
(4)、摆轴中心至冲击刀刃距离:
(5)、摆锤力距:           1J摆锤       PL=0.5155N.m
                          2.75J摆锤       PL=1.4177N.m
                           5.5J摆锤       Pd5.5=2.8355N.m
                           11J 摆锤       Pd11=5.6711N.m
                           22J 摆锤       Pd22=11.3419N.m

(6)、冲击刀刃至钳口上面距离             22mm
(7)、刀刃圆角半径:                     R=0.8mm
(8)、试样类型:符合GB1834—80及ISO180—82和JB/T8761_1998的标准的要求。是一种结构简单、操作方便、精切度高的冲击试验机。

指针式悬臂梁冲击试验机操作步骤:
1.操作前确认事项:
 确认机台是否水平。
  注意
         ■ 若机台没有处于水平,应通过调水平脚钉,检视水平仪,使机台水平.
2. 夹持试样(如图3):
2.1旋松可动块夹具上的螺栓,调整可动块夹具块间的间隙。
2.2取标准试样,将角度规平放于可动块夹具上,用角度规之刃口抵住试样之冲击角度,保持试样之夹持方式正确。
1. 3正确夹持试样后,旋紧可动块夹具上的螺栓,夹紧试样,取下角度规。3.开始测试:
3.1将冲锤升高至α角度(150),固定于固定钩上。
3.2将指针紧靠拔杆,此时指针应指示150。
3.3按下固定钩,使冲锤自由落下,将试样冲断。
3.3读取指针指示之角度β并记录之。
3.4无试样时,将冲锤自α角度落下,读取此时指针指示之角度α’并记录之 。
3.5无试样时,将冲锤自β角度落下,读取此时指针指示之角度β’ 并记录之 。
2. 6无试样时,将冲锤自α角度落下。不移动指针,使冲锤自由落下,指针将再度升高,如此反复数次冲击,直到指针不再移动为止;记录此时指针所指示之角度θ并记录之。

表盘式悬臂梁冲击试验机注意
■ 测试过程中,进行步骤3.1-3.5时每次放下冲锤前需将指针紧靠拔杆。
■ 观察指针读值时应保持视线与刻度盘保持垂直。

【注】
■  冲锤以150之角度落下撞击试样,在另一端以小于150之角度升高,角度
减小原因如下:
1. 试样本身具有耐冲击能量(冲击值);
2. 冲击过程之磨擦,即风阻损耗;
3. 表盘式悬臂梁冲击试验机之指针磨擦,即惯怀损耗。
故可由上述因素计算求出试样之冲击值。三、结果判定:
1.由所附之“角度—位能减少能量对照表”,根据β角度查出对应之能量值E’ 。
2.计算磨擦,风阻损耗E1
E1= LF/2[(COSα'-COSα)+(COSβ'-COSβ)]
3.表盘式悬臂梁冲击试验机计算指针磨擦,惯性损耗E2:
E2= LF(COSα'-COSθ)
4.求冲击值E:
E=E’-(E1+E2)
  5.求试样厚度能量值:
      E=E’-(E1+E2)/mm
           mm=试样厚度
