UL1666电线及光缆竖井管道垂直燃烧试验机的详细资料：

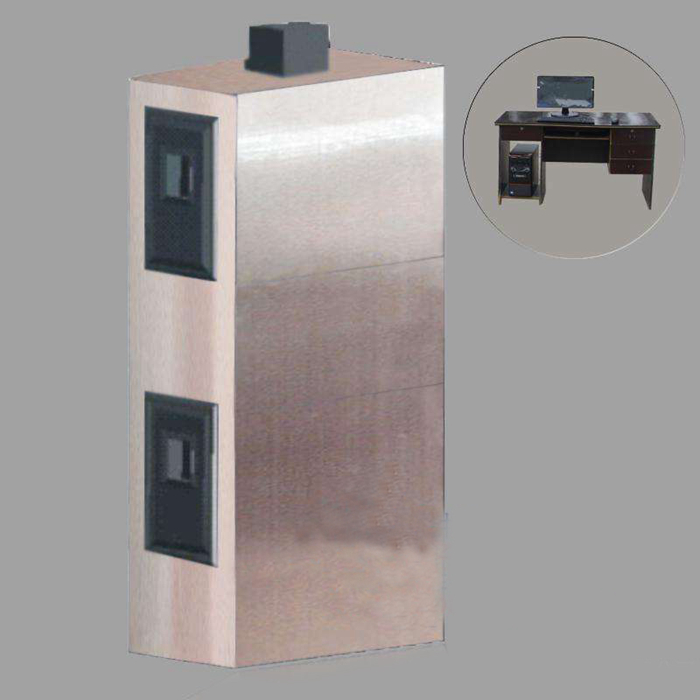

UL1666电线及光缆竖井管道垂直燃烧试验机

UL1666电线及光缆竖井管道垂直燃烧试验机适用于安装在杆里或垂直穿过一层楼的高度，试验电线和光纤燃烧的火焰高度。

符合标准：

符合UL1666电缆和光缆垂直安装在竖井中时火焰蔓延高度的测试《Standard for Test for Flame Propagation Height of Electrical and Optical-Fiber Cables Installed Vertically in Shafts》试验标准。

UL1666电线及光缆竖井管道垂直燃烧试验机性能参数：

U型压力计： 测量试验箱的压力维持在0 - 1 2 P A

温湿度计： 测量试验箱的温度和湿度

整体结构由混泥土墙面砌成， 第一层为1 . 2 2 m ，第二层为3 . 6 6 m ，顶层为2 . 2 4 m ，外部尺寸: 7 . 1 2 m高* 1 . 3 m宽* 2 . 5 m长。

点火装置： 由一根1 / 2 i n c h钢管、一个1 / 2 i n c h管肘和一个钢制的点火分散盘组成， 在气体注入的地方安装一个丙烷流量计。

UL1666管道垂直燃烧试验机风扇： 测试箱出口安装排风扇以及风速计

燃烧气源： 提供给点火器的气体必须是C P级的丙烷， 并规定每立方英尺的热量为2 5 0 0 B t u

排气扇和输送管： 钢制的输送管安装在测试箱顶部的中心， 排气扇与输送管相连

温度和流量测试仪表： 八个特制2 8型镍铬热电偶放在第二层槽里， 一个热电偶放在第一层槽里一个特制的2 8型镍铬热电偶放在第一层天花板的中心， 向下延伸1±1 / 1 6（2 5 . 4±1 . 6 m m） 垂直于天花板， 该热电偶要在确定测试室温度之前进行测试。

UL1666垂直燃烧试验机双向风速探头放在第一层槽的水平和垂直中心， 速度测量探针是连接到一个电子压力计， 以获得的压差。

数据采集仪： 采用P L C和计算机， 数字数据采集系统用来每5秒内收集并记录入口孔处在空气速率和第二层孔的热电偶的温度并显示曲线。
