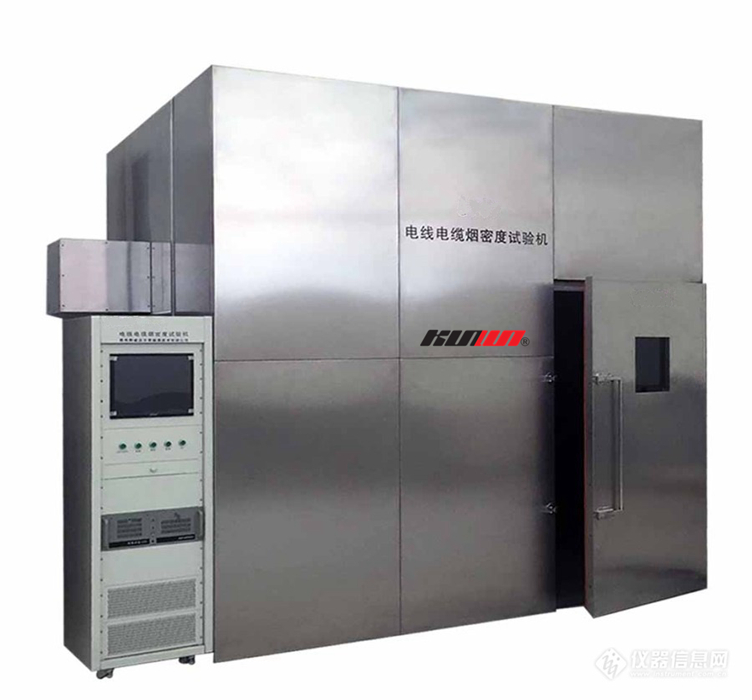

KL-RS-CYM电线电缆燃烧烟密度试验机的详细资料：

电缆和光缆燃烧烟密度试验机

电线电缆燃烧烟密度试验箱符合标准：

GB/T 17651.1-1998电缆或光缆在特定条件下燃烧的烟密度测定 第1部分:试验装置 Measurement of smoke density of cables burning under defined conditions. Part 1: Test apparatus

GB/T 17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定 第2部分:试验步骤和要求Measurement of smoke density of cables burning under defined conditions-- Part 2:Test procedure and requirements

IEC61034-1 2013  在给定条件下电缆燃烧烟浓度测量.第1部分:试验仪表Measurement of smoke density of cables burning under defined conditions - Part 1: Test apparatus

IEC 61034-2-2013电缆和光缆在特定条件下燃烧的烟密度测定第2部分:试验步骤和要求Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements。

产品型号:KL-RS-CYM

　　一、 特点
　　电线电缆燃烧烟密度试验机涉及机械、光学、电子三个方面的专业知识，是机光电一体化产品，具有结构合理、性能稳定、操作简便等优点；WINDOWS XP操作界面、LabVIEW风格、完善的安全机制。测试期间实时显示测量结果并动态地绘出**曲线，数据可以**保存、调阅和打印输出，可直接打印报表，用来测定电缆和光缆在特定条件下燃烧时释出烟的浓度。
　　二、电缆和光缆燃烧烟密度试验机工作原理
　　电缆或光缆在特定条件下燃烧的烟密度光测系统由光源、硅光电池接受器和计算机系统组成。光源产生的光通过3m×3m×3m的烟密度实验室，在光源对面的墙上形成一直径1.5m±0.1m 的均匀光束，安装在光束中心处的光电池检测来自光源的光束强度。当燃烧室内由于燃烧电缆或光缆产生大量烟雾时，烟把光电吸收掉一部分，达到硅光电池的光束强度就减弱，通过计算机系统对数据进行处理，就能够计算出相对于初始时为100%的具有线性响应的透光率It.
　　
　　三、电缆光缆燃烧烟密度试验机燃烧室之设计（见图3）
　　1、采用SUS304厚1.5mm不锈钢固定在角铁支架上而构成整个立方体燃烧室。
　　2、内部尺寸：3Mx3Mx3M
　　3、结构：正面带有玻璃观察窗，两侧相对的墙上各设一扇透明密封窗，尺寸为：100mmx100mm，让水平光测装置的光束透过，密封窗的中心距离地面的高度为2150mm.底部开有若干个通气孔，通气孔为100x500mm（50平方厘米）
　　4、底部装有六个轮子以及六个脚轮
　　5、顶部装有排气扇。
　　
　　四、电线电缆燃烧烟密度试验机光测系统（见图4）
　　1、光源：进口石英卤素灯，标称功率：100W 标称电压：12V 标称光返量：2000—3000Lm
　　2、接受器：A、为硅光电池，其光谱响应与国际照明委员长（CIE）的测光仪相匹配。
　　B、安装：安装在长度为150的管子一端，另一端为防尘窗，管子内壁为光泽黑色，防反射。
　　C、透光率0%为无光线通过，透光率100%光无遮挡完全通过。
　　
　　五、电线电缆燃烧烟密度试验机标准火源：
　　1、火源为1.0L酒精配置：乙醇90%、甲醇4%、水6%
　　2、酒精盘（燃烧舟）：为不锈钢厚1.0mm，底面：210x110mm，顶面：240x140mm，高度80mm，
　　3、安装位置：酒精盘架起距离与地面的高度为100mm，使空气流通。
　　六、烟的混合：利用台式风扇使烟在燃烧室里均匀分布。风扇转轴距离地面高度250mm，具墙500mm，风量7立方米每分钟。试验期间空气由风扇作水平吹动。
　　
　　七、空白试验：目的是调节燃烧室内达到规定的温度，燃烧酒精灯使燃烧室的温度达到：25±5℃。
　　八、测温装置：在门内面距地面高度1.5M，距墙0.5M的地方装有温度传感器。监测实验室的温度。
　　九、含透光率测量软件一套，可输出曲线和报表。见图1、图2.
　　十、含电脑和打印机各一台：电脑为联想品牌配置如下：CPU：E4300主板：华硕P5KPL 内存：金士顿2G硬盘160G 显示器：15英寸液晶光驱：三星DVD
　　十一、含不锈钢排烟系统。（采用强力排烟并电闸控制如图）
