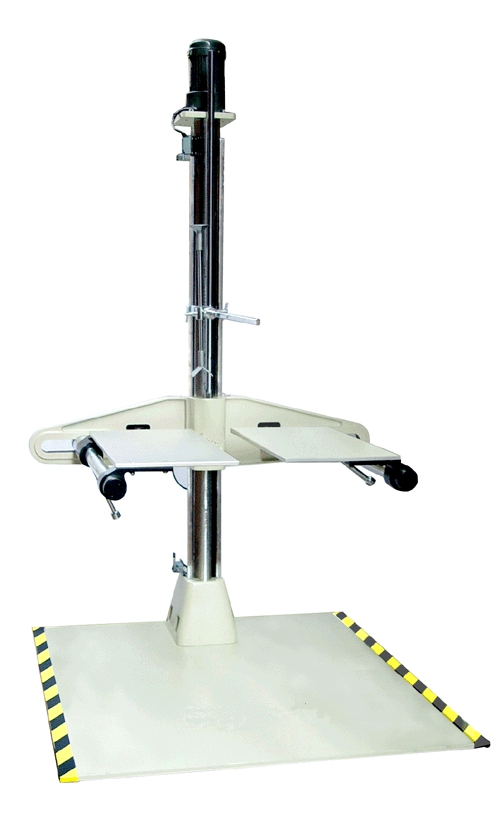

数显双翼跌落试验机
产品名称：数显双翼跌落试验机
产品型号：KL-DL-150B
用途：
数显双翼跌落试验机专用于测试产品包装受到坠落之受损情况,及评估运输搬运过程时耐冲击强度,可对包装件的面、角、棱作自由跌落试验
[特点]：
数显双翼跌落试验台机可对包装件的面、角、棱作自由跌落试验，采用单柱双翼结构，具有电控跌落及电动升降装置，使用方便；精确的加工配合大大的提高了机器使用寿命、平稳性及安全性。双翼设置，可方便地放置产品。
[适用标准]ISO 2248 JIS Z0202-87 GB/T4857.5-92
试验方式：面、棱、角全方位跌落
跌落高度：400~1500mm 、400~2000mm可调
试验负载：0~60kg 可根据客户要求增加
显示方式:LED数显直接显示,可避免人为观察因素导致误差
高度调节:自动调节,在控制器直接输入高度数字即可,操作简单便捷
试件最大尺寸：1000x800x700mm可根据客户要求增加
翼板尺寸：约700x350x10mm(单侧)
底板尺寸:1200x1400x18mm
机台重量：约800kg
使用电源：AC 220V 或380V, 50Hz

数显双翼跌落试验台操作规范

1）、准备试件：

1.从同批试料中选取试件。

2）、试验前确认事项：

1.在开机前检查机台两侧限位开关有无松动；

2.确认机台是否接上符合规格之电源。

3.先把机台降到最低，限位开关会自动停机。

4.停机后单击复位键，计长仪上显示应为400mm。

5.设定高度。（高度设定详见后附计长仪使用说明）

6.高度设定好后，把要测试的产品放在跌落台（面板）上，根据测试的不同方式（棱、角、面）放置物体，并用固定支架进行固定，按上升键上升，上升到所设定的高度后，机台会自行停机。

7.机台停稳后单击跌落键，物体做自由落体掉落在底板上。（★注：在做跌落时，操作员或其它人员不能靠近跌落板，以免误伤到人！！）

8.将试验品搬离机台，进行检查外观及功能的损坏情况。

9.数显双翼跌落试验台做第二次试验时，必须把跌落板从外往上翻。

10.如果在试验中出现异常情况，应迅速把急停开关往里一压，整机会自动断电，不影响试验过程。

★注：操作过程中应尽量不接近跌落板，以免操作人员误按跌落键误伤到人！！！

6、数显双翼跌落试验台校正程序

一、高度校正详见后附计长仪使用说明书。

7、数显双翼跌落试验台保养程序

一、清洁：随时保持机台之清洁，每次使用前后应用棉布擦试机台，以保持干净。

二、防锈：每周于机台表面喷涂一次防锈油（喷注2小时后擦净）。

三、机油：每月定期于机台传动部件（如轴承、丝杆）加注润滑油（选用普通润滑油即可）。
 8、包装跌落试验机故障排除

故障情形

可能原因

排除方法

●打开总电源，仪表不显示。

●供电设备或线路故障

●总电源开关毁坏

●包装跌落试验机保险丝烧坏

●请电工修复供电设备

●更换开关

●更换保险丝

●按上升、下降键不上升、下降

●开关坏掉

●上、下限位开关坏掉

●更换开关

●更换限位开关

●按跌落键不跌落

●跌落开关坏

●跌落电磁铁烧坏

●更换开关

●更换电磁铁

●跌落板翻转过来又掉下

●电磁铁杠杆弹簧松动或断

●更换弹簧
