橡胶压缩永久变形测试仪的详细资料：

橡胶压缩永久变形测试仪

橡胶压缩永久变形特性的标准试验方法
ASTM D395 - 03 Standard Test Methods for Rubber Property—Compression Set

ISO 815-1-2014
Rubber, vulcanized or thermoplastic -- Determination of compression set -- Part 1: At ambient or elevated temperatures
硫化橡胶或热塑性橡胶--压缩形变的测定--第1部分：在环境温度或高温下
GB/T 7759.1-2015
硫化橡胶或热塑性橡胶 压缩永久变形的测定 第1部分：在常温及高温条件下
Rubber,vulcanized or thermoplastic—Determination of compression set—Part 1:At ambient or elevated temperatures

压缩永久变形是橡胶制品的重要指标之一，外文名是EN Compression Set。
橡胶压缩变形仪测厚仪
橡胶压缩永久变形测试仪是将已知高度的试样，按压缩率要求压缩到规定的高度，在规定的温度条件下保持一定时间，然后解除压缩，将试样在自由状态下回复，测量试样的高度。

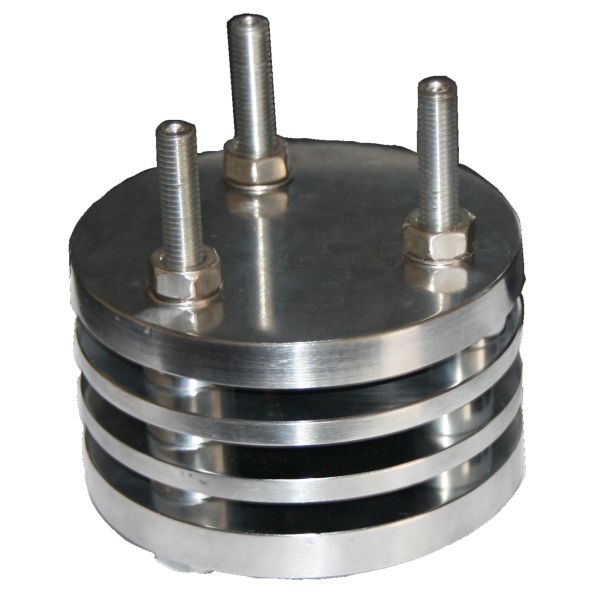

压缩永久变形器试验器由平行钢板、限制器和紧固件组成，符合要求，用于硫化橡胶，热塑性橡胶或泡沫在常温、高温和低温条件下，以一定压缩率，经一定的压缩时间后测定橡胶变形量。

橡胶压缩永久变形测试仪技术参数

1. 限制器高度：

（1）橡胶永久压缩变形测厚仪直径29mm高度12.5mm

  压缩率25%时 9.3 ～ 9.4

  压缩率15%时10.6 ～10.7

  压缩率10%时11.25 ～11.35

（2）直径13mm高度6.3mm

  压缩率25%时 4.7～4.8

  压缩率15%时5.3 ～ 5.4

  压缩率10%时5.65 ～5.7

2.橡胶永久压缩变形测试仪外形尺寸：直径115mm 高110mm

3.重量：约10Kg
橡胶永久压缩变形测试仪原理
将已知高度的试样，按压缩率要求压缩到规定的高度，在规定的温度条件下保持一定时间，然后解除压缩，将试样在自由状态下回复，测量试样的高度。
橡胶永久压缩变形测试仪测试程序
1、试样应在（23±2）℃，（50±5）%RH的条件下处理24h。
2、测量试样的原始厚度，准确至0.02mm。
3、把试样放入仪器中，放置对应试样类型的垫块，锁紧仪器。可在室温下进行。
4、装夹试样后，须在2h以内放入已设置温度的烘箱。
测试的温度和时间参考标准或由客户指定，例如ASTM D1349-99中有：-75℃，-55℃，-40℃，-25℃，-10℃，0℃，23℃，40℃，55℃，70℃，85℃，100℃，125℃，135℃，150℃，160℃，175℃，200
℃，225℃，250℃。
橡胶压缩变形测试仪推荐测试时间为22h和70h（ SGSin house method）。
5、测试时间结束后，立即从烘箱中取出仪器并卸下试样。
把试样放于木板等热不良导体上在（23±2）℃，（50±5）%RH条件下进行冷却。
6、冷却30min后再次测量试样的厚度。

橡胶压缩变形测试仪结果计算
C = [(To-Ti)/(To-Tn)] X100
C——压缩变形，%
Tn——垫块厚度，mm
To——试验前试样厚度，mm
Ti——试验后试样厚度，mm
