水平垂直燃烧试验仪

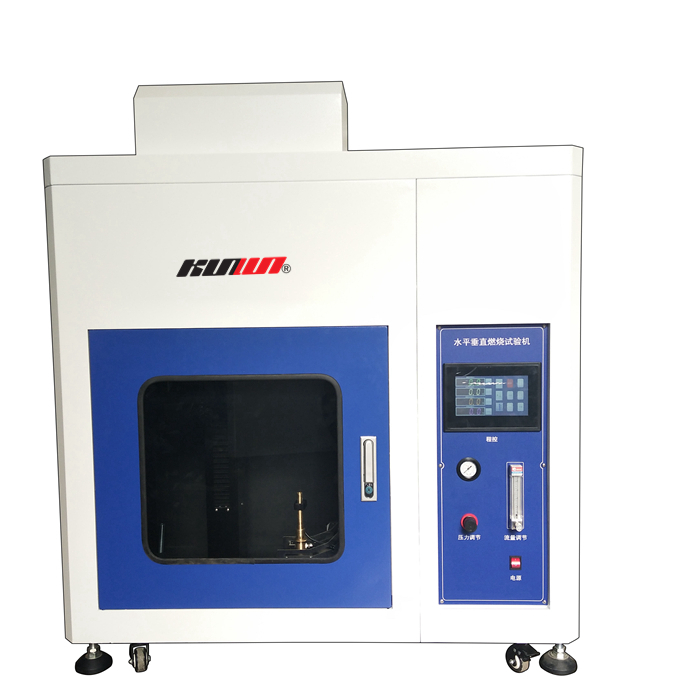

水平垂直燃烧试验仪

型    号:
报    价: ¥0
分享到:
水平垂直燃烧试验仪采用规定尺寸的本生灯(Bunsen burner)和特定燃气源( 甲烷或丙烷),按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试样定时施燃若干次,以试样点燃燃烧、灼热燃烧的持续时间和燃烧余焰熄灭后的试样长度等来评定其可燃性及着火危险性能。

水平垂直燃烧试验仪的详细资料:

水平垂直燃烧试验仪

垂直水平燃烧试验仪主要参照UL94-2006、GB-T 5455 、GJB360B-2009 、 GB-T13488 、GB/TT5169、 IEC60695-11-3、IEC60695-11-4、IEC60950-1、IEC695-2-2、GB/T5169-2008系列等标准,水平垂直燃烧试验仪采用规定尺寸的本生灯(Bunsen burner)和特定燃气源( 甲烷或丙烷),按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试样定时施燃若干次,以试样点燃燃烧、灼热燃烧的持续时间和燃烧余焰熄灭后的试样长度等来评定其可燃性及着火危险性能。

美国阻燃材料标准为ANSI/UL-94-1985标准
UL94试验共有五种:
1. B级的水平燃烧试验
2. 94V-0、94V-1、94V-2级的垂直燃烧试验
3. 94 5-V级的垂直燃烧试验
4. 用辐射板的火焰蔓延指数试验(按ASTM E 162的标准测定这里不作介绍)
5. 94VTM-0,94VTM-1,94VTM-2级的垂直燃烧试验(VTM指极薄的材料这里不作介绍)
现分述如下
94HB级的水平燃烧试验方法:
本试验采用长127mm,宽12.7mm,最大厚度12.7mm,最小厚度3.05mm的小条状试样。在无通风的试验箱中进行。评为94HB级的材料,试样厚度为12.7mm时,在76.2mm标距上的燃烧速度不大于38.1mm/min,或试样厚度小于3.05mm时,燃烧速度不大于38.1mm/min或在达到102mm标线之前,必须停止燃烧。
94V-0、94V-1、94V-2级的垂直燃烧试验方法
UL94中的垂直燃烧试验根据样品燃烧时间,熔滴是否引燃脱脂棉等试验结果,把聚合物材料定为V-2,V-1,V-0和5-V四个级别,其中以V-2级为最低阻燃级,5-V级为最高阻燃级。先介绍94V-0、94V-1、94V-2级试验方法。
垂直水平燃烧试验仪试验用小条试样长127mm,宽12.7mm,最大厚度12.7mm。在无通风试验箱中进行。试样上端(6.4mm的地方)用支架上的夹具夹住,并保持试样的纵轴垂直。试样下端距灯嘴9.5mm,距干燥脱脂棉表面305mm.。将本生灯点燃并调节至产生19mm高的蓝色火焰,把本生灯火焰置于试样下端,点火10s,然后移去火焰(离试样至少152mm远),并记下试样有焰燃烧时间。若移去火焰后30s内试样的火焰熄灭,必须再次将本生灯移到试样下面,重新点燃试样点火10s,然后再次移开本生灯火焰,并记下试样的有焰燃烧和无焰燃烧的续燃时间。若试样熔滴有烟棵里,让其落入试样下305mm的脱脂棉上,看其是否引燃脱脂棉。若脱脂棉着火,评级时应考虑其因素。
具体分级指标如下。
级别 测试项目 94V-0 94V-1 94V-2
1 十次点燃总有焰燃烧时间最大值(S) 50 250 250
2 个别的有焰燃烧时间最大值(s) 10 30 30
3 无焰燃烧时间(s) 30 60 60
4 有焰熔滴 无 无 允许仅短时燃烧
94 5-V级的垂直燃烧试验方法
94 5-V级垂直燃烧试验分A法和B法两种(A法为试条,B法为试片),是比94V-0、94V-1、94V-2测试更严格的实验方法。
以A法为例,将试条(127mm╳12.7mm)上端6.4mm处夹住并保持其纵轴垂直,喷灯安装在灯座的斜面上,使等于垂直线20度角。火焰总高度调至127mm,点火5 秒,再移开5秒,如此重复操作,直到试样承受点火5次。在第5次移开火焰后,观察并记录如下各项:
(1)有焰加无焰燃烧的持续时间。
(2)试样被烧毁或损伤的距离。
(3)在试验期间试样是否熔滴颗粒。
(4)在燃烧后和冷却时立即观察试样的变形和物理强度。
94 5-V垂直燃烧试验分级指标如下
测试项目 方法 第5次点火后任一试样的燃烧时间颗粒 有无燃烧的熔滴,另取一组5个试样再作试验第二次试验的要
A法 不超过60秒 无 5个试样中有一个不符合要求所有试样都符合要求
B法 同上 同上 同上 同上
以上介绍的是美国ANST/UL94-1985试验方法。
不同用途对阻燃性有不同要求,一般说来,人们总希望材料的阻燃性级别高一些。但事实上各种阻燃测试方法都有其局限性,其结论都是相对的。因此并不是阻燃级别越高越好,例如通常认为UL94 V-0级的材料比V-2级的好。然而某些电器产品要求材料具有抗电弧点燃性,这时V-2级就比V-0级好。因为94V-2级塑料不会在电作用下形成导电而结焦,从而大大降低了着火的可能性,而94 V-0级塑料则相反。

水平垂直燃烧试验仪技术参数;
1.燃烧器:内径Φ9.5mm+0.3mm单气体及内径Φ9.5mm±0.5mm本生灯。
2.本生灯带有空气调节螺母,用来调节蓝色火焰高度。
3.本生灯自动点火时间:任意设定。
4.燃烧器试验倾角:0~45°可调节,可在0~45°之间每5°固定并来回切换。
5.火焰高度:20mm+2mm到100mm+10mm可调。
6.本生灯通过电机快速移动到式样低端。施焰完毕本生灯自动退回。
7.本生灯施焰时间:0~999.9S+0.1s可调,区间内任意设定,火焰调节20~175mm可调节。
8.垂直水平燃烧试验仪余焰时间:0~999.9S+0.1s可调,仪器自动记录,手动暂停。
9.余灼时间:0~999.9S+0.1s可调,仪器自动记录,手动暂停。
10.试验气源使用98%甲烷、煤气或液化石油气
11.甲烷流量105ml/min-1000ml/min可调。
12.垂直水平燃烧试验仪燃气管路上设有电子开关,试验结束关闭面板上的燃气开关切断气源。本生灯自动熄灭。
13.燃烧箱体材质:磨砂不锈钢。
14.式样架上下左右行程均大于300mm以上。式样水平和垂直均有伺服电机带动调节与火焰的距离。
15.试验箱顶部设有排风扇,试验结束,可排出有毒物质。
16.试验过程自动控制、独立抽风。
17.设备外形尺寸: 长*款*高1310*650*1560mm(含脚)
18.燃烧试验区容积:>0.75立方,长*款*高约1050mm×640mm×1300mm, 背景黑色,背景照度≤20Lux

水平垂直燃烧试验仪工作条件:
1.环境温度:-10℃~30℃
2.相对湿度:≤85%
3.供电电压和功率:220V±10%       50HZ     功率150W
