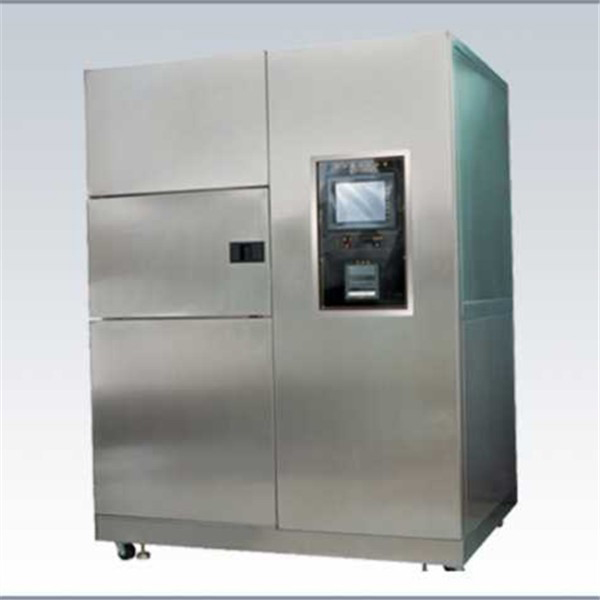

高低温冲击试验箱

高低温冲击试验箱

型    号:
报    价: ¥0
分享到:
高低温冲击试验箱用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业,国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化

高低温冲击试验箱的详细资料:

高低温冲击试验箱

高低温冲击箱用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业,国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害,可确认产品的品质,从精密的IC到重机械的组件,都会用到,是各领域对产品测试的必不可少的一项测试箱。

高低温冲击试验机满足的试验方法:GB/T2423.1.2、GB/T10592-2008、GJB150.3高低温冲击试验。

一、技术参数
1.1.名称:高低温冲击试验箱

1.2.型号:KL-TC

1.3.低温冷储存箱(上部)
1.3.1.温度范围: -70℃~0℃
1.3.2.温度波动度:±0.5℃
1.3.3.温度均匀度:±1.0℃
1.3.4.降温时间RT(室温)到-70℃约需70min(室温在+10~+30℃时)
1.4.高温热储存箱(下部)
1.4.1.温度使用范围: +60℃~180℃
1.4.2.高低温冲击箱温度波动度: ±0.5℃
1.4.3.温度均匀度: ±1.0℃.
1.4.3.升温时间RT(室温)到+180℃约需35min(室温在+10~+30℃时)
1.5.冲击恢复时间:-55℃到+150℃ 约需  5min(空载)
1.6.高低温冲击恒温时间各为30min以上
1.7.转换时间: 0.5秒以内.

高低温冲击试验箱产品特点:
1.完美的造型升级,操作简单之面板接口。
2.采用日制原装进口彩色触控LCD中/英文微电脑温度控制器。
3.立式三箱结构,高低温箱循环过程自动控制,停留及转换时间可调,不锈钢内胆,多形式记录。
4.设有多重安全保护措施及装置。
5.完善的保护报警功能:当出现短路、漏电、工作室超温;压缩机超压、过载、油压、断水等异常状况时,荧幕上即刻自动显示故障原因及提供排除方法,并当发现输入电压不稳时,具有紧急停机装置。
6.冷热冲击结构移动时间在10秒内。
7.冷热冲击温度恢复时间在5分钟内,可符合MTL,IEC,JIS,GJB等规范。
8.高低温冲击箱可扩充设备:温度记录器。
9.Ln2快速降温控制系统。
10.RS-232通信接口装置,可与个人计算机同时进行局域网络联机监控及记录。
11.功能模块:此设备分为高温区、低温区及测试区三部分,采用独特的断热结构及蓄热、蓄冷效果,采用冷热风15、路切换方式导入试品中,做冷热冲击测试。
12.采用原装日制微电脑大型液晶(320*240dots)中英文显示控制系统。
13.高程式记忆容量,可设定储存100组程式,最大循环设定9999cycles,每段时间最大设999Hrs59Mins。
14.具有RS-232C通信介面装置,可与电脑连线控制/编辑/记录及十组动态链接(TIMER SINGAL RELAY)15)使用便捷。执行冷热冲击条件时,可选择2 Zone 或3 Zone之功能。
16.高低温冲击箱具备全自动,高精度系统,任一机件动作,完全由P.L.C锁定处理。
17.机件故障时,配自动线路及警示讯号,发现输入电压不稳定时,具有紧急停机装置。

高低温冲击试验机控制器说明简介

1.使用说明 1
1.1 设定操作键盘 1
1.1.1 设定值输入键的功能与说明 1
1.1.2 设定值输入键盘的类型 2
1.1.3 设定按钮及设定值的有效性 2
1.2 高低温冲击试验箱基本运行设定流程图 3
1.3 启动画面 4
1.4 主画面 4
1.4.1 主画面功能 4
1.4.2 高低温冲击试验机状态灯功能说明 5
1.5 运转显示画面 6
1.5.1 程式停止画面 6
1.5.2 程式运转画面 7
1.5.3 监视曲线画面及其属性设定画面 9
1.6 运转设定画面 11
1.6.1 运转模式选择设定 11
1.6.2 预约功能的设定画面 12
1.6.3 试验终了的设定画面 12
1.7程式设定画面 13
1.8 除霜设定画面 14
1.8.1 除霜设定画面 14
1.8.2 自动除霜设定画面 14
1.9 辅助设定画面 15
1.10 报警历史画面 15
1.11 文档管理画面 16
1.12 制造商资料画面 18
2.内部参数设置说明 19
2.1 系统设定画面 19
2.2传感器温度设定画面 20
2.2.1高温箱温度输入设定 20
2.2.2温度可设定范围设定 21
2.2.3冷端温度偏差补偿设定 21
2.3继电器输出设定画面 22
2.3.1继电器输出设定 22
2.3.2 SSR输出设定 24
2.4压缩机设定画面 25
2.5预热区排风设定画面 26
2.6待机和除霜设定画面 26
2.7 N2GAS和防汗设定画面 27
2.8 PID设定画面 28
2.8.1 PID范围设定 28
2.8.2 PID自动整定 29
2.8.3 PID GROUP(PID1~PID6)设定 30
2.9 图片管理画面 31
2.9.1  图片管理设定 31
2.9.2  图片使用对象设定 31
2.10异常设定画面 32
2.10.1入力异常功能设定 32
2.10.2压缩机保护异常设定 33
2.11 制造商资料设定画面 34
2.12授权设定画面 35
2.13其他设定画面 36
2.13.1系统密码设定和积算通电时间 36
2.13.2状态显示灯设定画面 37
