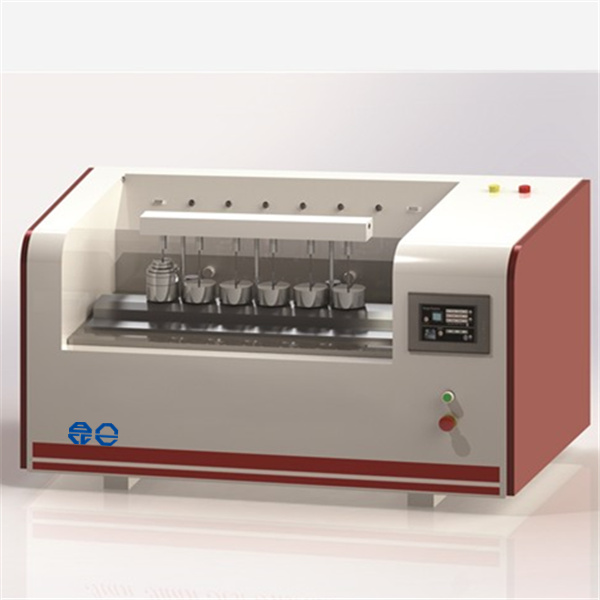

维卡热变形试验机

维卡热变形试验机

型    号:
报    价: ¥0
分享到:
500度维卡热变形试验机运用PLC可编程控制器进行温度调节采用计算机显示操作。维卡热变形试验仪产品操作简单、使用方便、性能稳定、产品精度高,并在试验过程中可时实监控试验温度和变形量;试验结束时系统自动停止加热,并可打印试验报告和试验曲线。空气加热维卡热变形试验机型是各质检单位、大专院校和各企业自检的必备仪器。 维卡软化点适用于控制聚合物品质和作为鉴定新品种热性能的一个指标,不代表材料的使用温度。

维卡热变形试验机的详细资料:

500度维卡热变形试验机产品特点:具有试样架升降功能,可在试验开始或结束时对试样架进行提升或下降,500度热变形维卡试验机主要用于非金属材料如树脂原料、塑料薄膜、塑料管材、塑料建材、塑料容器、塑料外壳、塑料玩具、电线电缆护套绝缘、塑料异型材等的热变形温度及维卡软化点温度的测定。

满足标准:维卡软化点测定仪器为 热变形维卡温度测定仪,是根据GB/T1633《热塑性塑料软化温度(VST)的测定》、GB/T1634《塑料弯曲负载热变形温度试验方法》、GB8802《硬聚氯乙烯(PVC-U) 管材及管件维卡软化温度测定方法》以及

ISO 75-2-2013塑料--负荷变形温度的测定--第2部分:塑料和硬橡胶Plastics -- Determination of temperature of deflection under load -- Part 2: Plastics and ebonite 、

ISO306中文名称: 塑料--热塑性材料--维卡软化温度(VST)的测定Plastics - Thermoplastic materials - Determination of Vicat softening temperature (VST)、

ISO 2507-1-1995热塑管及配件--维卡软化温度--第一部分:一般试验方法.英文名称: THERMOPLASTICS PIPES AND FITTINGS --VICAT SOFTENING TEMPERATURE--PART 1:GENERAL TEST MOTHED.

ASTM D1525-2009 中文名称:塑料维卡(Vicat)软化温度的测试方法,英文名称: Standard Test Method for Vicat Softening Temperature of Plastics

ASTM D648标准的要求设计制造的,广泛用于热塑性塑料、硬橡胶和长纤维增强复合材料等热变形温度(HDT)和维卡温度(VST)的测定。

塑料无油维卡热变形试验机技术优势:

1、 创新加热方式:国内独家采用空气介质加热方式;

2、 塑料维卡热变形试验仪环保安全:无油污染、无甲基硅油挥发后的异味、无油可能导致的安全隐患;

3、 大量程:国内独家能达到500度温度测试范围维卡试验机,独家能达到500度温度测试范围热变形试验机;

4、 塑料热变形维卡试验仪高效率:强制风冷系统,降温速度从300℃降至常温仅需10分钟,可迅速进行下次试验,而国内其它机型约需要两三小时;

5、 高精度:无搅拌电机,无振动干扰,从而可实现可靠的位移测量;

6、 质量保障:质保三年,三年内设备出现任何故障均由厂家负责。

无油空气加热维卡热变形试验机主要技术参数:

温度控制范围:环境温度—400℃

升温速率:(120±10)℃/h (12±1)℃/6min (50±5)℃/h (5±0.5)℃/6min

塑料无油维卡热变形试验机温度示值误差:0.1℃

温度控制精度:±0.5℃

最大形变示值误差:±0.001mm

无油空气加热维卡热变形试验机变形测量范围:0—5mm

试样架个数:6个

负载杆及托盘质量:100g

塑料维卡热变形试验仪加热介质:空气介质

冷却方式:强制风冷

加热功率:5kw

塑料热变形维卡试验机操作说明
常规参数是与试验控制无关的说明性参数,试验编号是为每组试验设置的编号,保存和打开试验记录时将会以此编号来索引,所以试验编号不能有重复。
试验参数
试验速度:50℃/h或者120℃/h;
上限温度:根据介质的闪点进行设置。
传热介质:通常为甲基硅油。
热变形/维卡参数
选择不同的试验项目,会显示相应的参数设置,如下图所示为维卡试验参数设置,参考GB1633-2000和GB1634-2004进行相关参数的设置。

设置试样参数也可通过预先存储在系统的试样参数方案快速添加试样参数,点击“查询”按钮,打开标准参数方案窗口,如下图所示:

列表框中显示为各参数方案的列表,点击各列表记录,可查看参数的详细信息,可随时修改参数的值,点击保存按钮完成修改工作;
点击“添加”按钮,在各字段录入相应的值,点击“保存”按钮存入数据库以备设置参数时使用;
选择好相应的参数方案后,点击“确定输入到界面”按钮将会把各试样参数信息添加到试样参数设置界面;
所有组别参数设置完成后,点击“下一步”按钮即完成了试验参数的设置。
4.3 塑胶热变形维卡试验机预处理参数

需要进行预处理的试验,请输入预处理时间,系统在启动试验后,首先进行预处理,否则直接进行升温操作;如需在恒温环境下进行预处理,请勾选“在恒温环境下进行预处理”选择框,然后输入预处理温度,系统首先控制恒温,进入恒温后将进行预处理操作。
对于具有自动升降机构的热变形、维卡软化点温度测定仪,系统可以进行在整个试验中控制提升、降落试样架,自动加载、卸载砝码,用户根据需要自行设置。
4.4 塑料热变形维卡试验仪查看和修改试验参数
需要查看或修改已经设置好的试验参数,可以点击工具栏上的“试验设置”按钮或者“编辑”菜单中的“试验设置”都可以打开“参数设置”窗口,如图所示:

上面窗口是在设置完试验参数后未启动试验前打开的,除了不允许修改试验项目外其余参数都可以修改;若是已经启动试验或者试验已经完成时“参数设置”窗口中与试验控制相关的参数都是不允许修改的,只能修改常规参数。
5 试验操作
设置完毕试验参数并确保数据线电源线连接无误、仪器电源已打开,然后点击程序界面中的“启动”按钮或者“操作”菜单中的“启动试验”即可启动试验,启动试验后首先进行位移调零。
5.1 塑胶热变形维卡试验仪恒温控制
当设置了恒温操作,系统自动进行恒温控制,到达恒温区间以后,系统开始计时,到达设定时间后,进行千分表清零操作。
若设定温度与当前温度相同,直接弹出计时窗口如下图所示,到达设定时间后,进行千分表清零操作。

5.2 千分表升温前需要清零
系统进行升温控制前将弹出调零窗口,再次调零后即可开始升温。

5.3 塑胶维卡热变形试验仪升温控制
若先进行的恒温操作然后开始升温,此时“起始温度”将以当前温度为试验起始温度,“运行时间”将自动重新计时。“升温速率”显示了设定的升温速率。
5.4 完成试验
待所有架位都达到设定形变后,系统自动停止控温。并保存试验数据。
6 数据处理
6.1 打开试验记录
试验完成后,自动保存试验数据并打开该记录等待数据处理。若查看其他试验记录请点击工具栏上“打开记录”按钮,或者从“文件”菜单中“打开记录”即以打开试验记录列表窗口,如下图所示:

默认打开的试验记录是指定日期内的,若发现试验记录列表内没有指定的记录,可扩大日期范围,然后点击“查询”按钮进行查询。
如果试验记录太多,则可以输入试验编号与生产厂家的关键词缩小查询范围。比如在生产单位里面输入“Test”,点击“查询”按钮,只显示日期内生产单位为Test的试验记录。
在记录列表中选择一条试验记录后点击“打开记录”按钮即可打开该试验记录,或者双击试验记录也可以打开该记录。也可以借助Shift或Ctrl键一次选择多条记录进行“打开”或“删除”操作。
6.2 塑料热变形维卡试验仪设置打印参数
1)、设置打印机
从“文件”菜单中的“打印设置”可以打开“打印设置”窗口,设置打印机和纸张等参数,如下图所示:

2)、设置报告格式
从“文件”菜单中的“报告设置”可以打开“报告设置”窗口,设置试验报告格式,如下图所示:

“报告格式”设置中可以设置报告整体格式,例如:修改报告标题,设置“页边距”。“分栏”设置报告中试验参数输出是否分成两栏输出,效果如下图所示。“打印试验曲线”复选框设置打印试验报告时是否打印试验曲线,“曲线另起一页”设置试验曲线是否另起一页打印。
“报告设置”窗口的“常规参数”、“试验参数”和“报告内容”分别列出了各个参数,可以设置是否打印输出该参数;如果不想打印某个参数项,取消该参数后的复选框即可。“试验参数”和“报告内容”中的操作同此。
6.3 预览和打印试验报告
完成报告设置后,点击“文件”菜单的“打印预览”可以预览试验报告效果,如下图所示:

点击预览窗口的“打印按钮”或者点击“文件”菜单的“打印报告”即可打印输出试验报告。
6.4 导出试验报告
可以将试验报告导出到“xls”格式文件或网页文件中,便于修改和发布。点击“文件”菜单中的“导出报告”,弹出保存文件对话框,选择保存路径,然后选择导出文件的类型并设置文件名成后,点击“保存”按钮即可。可以使用常用的编辑工具对它进行修改,如:Word、Frontpage等。
导出数据功能可以将试验过程数据导出到其他文档中,以便于对详细数据进行统计和分析。本软件支持导出到 txt或csv文档三种格式。点击曲线上显示区点击鼠标右键,在菜单中选择“导出数据”菜单项,打开“导出试验数据”窗口,如下图所示:

点击“…”按钮选择文档的类型和保存路径,在“数据间隔”中填写导出的数据点的时间间隔,单位为秒。设置完成后点击“确定”即可。
6.5 试验数据查询
试验过程数据查询可以通过输入试验过程中任意温度或形变来查询在该状态点时的各架温度和形变情况。点击工具栏的“查询数据”按钮或者“编辑”菜单中的“查询数据”即可打开“数据查询”的窗口,如下图所示:

在窗口右边第一个下拉列表中选择“温度”或者“形变”,在下面的下拉列表中选择单位,最后编辑框中输入数值,点击“查询”按钮即可在左边窗口中列出过程数据,如左图显示了温度为140℃时各试验架位的形变情况,并且自动计算了平均值和极差值。
7 其他操作及技巧
7.1 显示隐藏曲线
在界面曲线的右侧有相应的架位信息和曲线颜色信息区,当坐标视图中曲线太多而且很多部分重合的情况下,为了便于单独查看和分析某条曲线,可以隐藏其他曲线。
7.2 选项设置
选项设置包括了坐标区、控温线与参考线颜色等设置,如图所示:
1)、坐标设置

“坐标系颜色”:中可以设置坐标的网格和标签颜色;
“控温线显示”:设置控温线颜色,即时间-温度曲线。参考线即理想的升温线,若需要显示参考线请点选“参考线”并设置参考线颜色;
“变形起止线”:设置试验界面中试验结束的位移标线,可设置起止线颜色。
2)塑胶热变形维卡试验机软件的其他设置
“重力加速度”:可输入当地的重力加速度精确值;
“温度采集方式”:设置件启动时采集当前介质温度的方式;
“自动完成设置”:试样正常结束后是否自动保存试验结果;打开试验结果是否显示试验结果预览窗口;
7.3 删除试验结果的某架数据
 打开试验结果界面后,在架位名称的右侧,有一个“ ”按钮,可以在试验结果中删除此架位的数据,点击按钮,会弹出警示窗口,如下图:

点击“确定”按钮,软件将删除第二架的试验数据。需要注意的是,删除的架位数据不能恢复,请谨慎操作。
